137-2866-5346熱管和均熱板（Vapor Chamber，VC）利用了熱傳導與致冷介質的快速熱傳遞性質，導熱系數較金屬材料有 10 倍以上提升，作為新興的散熱技術方案，近年來開始獲得廣泛應用。熱管的導熱系數范圍為10000~100000 W/m〃K，是純銅膜的 20 倍，是多層石墨膜的10 倍。均熱板作為熱管技術的升級，進一步實現了導熱系數的提升。

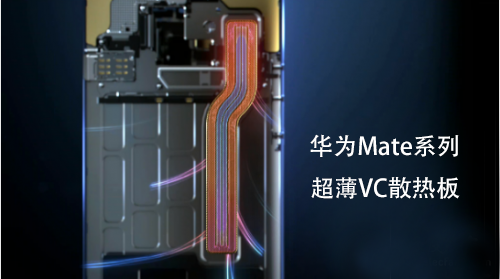

熱管/VC 散熱系統的導熱路徑為：CPU 產生熱量經過 TIM（導熱界面材料）傳導到熱管，熱管將熱量快速傳導到銅箔均勻散開，銅箔的熱量進一步傳導到石墨散熱膜再均勻散開，同時石墨散熱膜在手機平面方向把熱量傳導到金屬支架上最后均開。熱管一般由管殼、吸液芯和端蓋構成，將管內抽成負壓后充以適量的工作液體，使緊貼管內壁的吸液芯毛細多孔材料中充滿液體后加以密封，管的一端為蒸發段（加熱段），另一端為冷凝段（冷卻段）根據應用需要在兩段中間可布臵絕熱段。吸液芯采用毛細微孔材料，利用毛細吸力（由液體表面張力產生）回流液體，管內液體在吸熱段吸熱蒸發，冷卻段冷凝回流，循環帶走熱量。

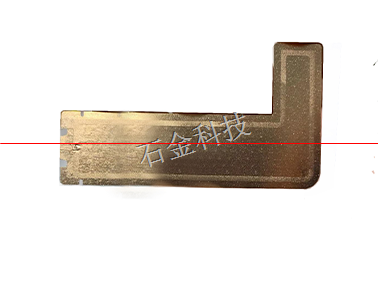

均熱板又叫平板熱管，其工作原理與熱管類似，包括了傳導、蒸發、對流、凝固四個主要步驟。兩者的差別在于熱傳導的方式不同。熱管的熱傳導方式是一維的，是線的熱傳導方式，而均熱板的熱傳導方式是二維的，是面的熱傳導方式，所以散熱效率更加高。研究表明，VC散熱器的性能比熱管提高 20%~30%。

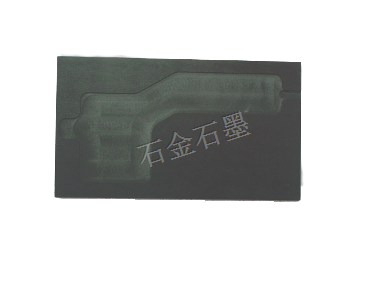

本文出自深圳市石金科技股份有限公司，公司是集銷售、應用開發，產品加工的石墨專業廠家，專門為模具行業、機械行業、真空熱處理爐、電子半導體及太陽能光伏產業等提供石墨材料、石墨電極和相關的石墨制品，歡迎致電13662687390
