深圳市石金科技股份有限公司 歡迎您！
咨詢熱線
137-2866-5346拉伸強(qiáng)度是指材料在拉伸之前能夠承受的最大應(yīng)力。某些非脆性材料在破裂前會(huì)變形，但Kevlar?（芳綸）纖維、碳纖維和E-玻璃纖維易碎，并且?guī)缀鯖]有變形而破裂。拉伸強(qiáng)度以單位面積的力（Pa或Pascals）度量。

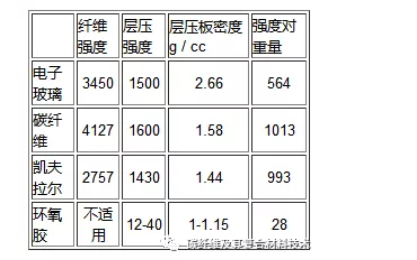

應(yīng)力是力，應(yīng)變是由于應(yīng)力引起的撓度。下表顯示了三種常用增強(qiáng)纖維：碳纖維、芳綸纖維、玻璃纖維及環(huán)氧樹脂拉伸強(qiáng)度對比，值得注意的是這些數(shù)字僅供比較，它們可以隨制造工藝、環(huán)氧樹脂的成分、芳綸配方、碳纖維的前驅(qū)體纖維等變化，單位為MPa。
當(dāng)比較三種材料的密度時(shí)，就可以看到三種纖維的顯著差異。如果制作3個(gè)大小和重量完全相同的樣品，很快就會(huì)發(fā)現(xiàn)Kevlar?纖維要輕得多，碳纖維緊隨其后，E-玻璃纖維最重。
因此，對于相同重量的復(fù)合材料，碳纖維或Kevlar?可以獲得更高的強(qiáng)度。換句話說，用碳纖維或Kevlar?復(fù)合材料制成的任何需要給定強(qiáng)度的結(jié)構(gòu)，要比用玻璃纖維制成的結(jié)構(gòu)更小或更薄。
制作完樣品并進(jìn)行測試后，會(huì)發(fā)現(xiàn)玻璃纖維復(fù)合材料的重量幾乎是Kevlar?或碳纖維層壓板的兩倍。這就意味著，使用Kevlar?或碳纖維可以節(jié)省很多重量。此特性稱為強(qiáng)度重量比。
楊氏模量是彈性材料剛度的量度，是描述材料的一種方法。它定義為單軸（在一個(gè)方向上）應(yīng)力與單軸應(yīng)變（在同一方向上的變形）的比率。楊氏模量=應(yīng)力/應(yīng)變，也就是說楊氏模量高的材料比楊氏模量低的材料更硬。
碳纖維、Kevlar?和玻璃纖維的剛度差別很大。碳纖維的剛度約為芳綸纖維的兩倍，而剛度則比玻璃纖維高5倍。碳纖維出色剛度的缺點(diǎn)是，它往往更脆。當(dāng)它失效時(shí)，它往往不會(huì)表現(xiàn)出太大的應(yīng)變或變形。
Kevlar?和碳纖維均耐高溫，兩者都沒有熔點(diǎn)。兩種材料均已用于防護(hù)服和耐火的織物。玻璃纖維最終會(huì)融化，但也具有很高的耐高溫性。當(dāng)然，磨砂玻璃纖維用于建筑物中也可以提高耐火性。
碳纖維和Kevlar?用于制造防護(hù)性的消防或焊接毯子或衣服。Kevlar手套通常用于肉類行業(yè)，以在使用刀時(shí)保護(hù)手。由于纖維很少單獨(dú)使用，因此基體（通常是環(huán)氧樹脂）的耐熱性也很重要。受熱后，環(huán)氧樹脂會(huì)迅速軟化。
碳纖維可以導(dǎo)電，但Kevlar?和玻璃纖維不導(dǎo)電。Kevlar?用于輸電塔中的拉線。盡管它不導(dǎo)電，但它可以吸收水，并且水確實(shí)可以導(dǎo)電。因此，在此類應(yīng)用中，必須在Kevlar上施加防水涂層。
因?yàn)樘祭w維可以導(dǎo)電，所以當(dāng)它與其他金屬部件接觸時(shí)，電偶腐蝕就成為一個(gè)問題。
芳綸纖維將在陽光和高紫外線環(huán)境下降解。碳纖維或玻璃纖維對紫外線輻射不是很敏感。但是，一些常用基體如環(huán)氧樹脂保留在陽光下，它將發(fā)白并且失去強(qiáng)度，聚酯和乙烯基酯樹脂對紫外線的耐受性更高，但比環(huán)氧樹脂要弱。
如果零件反復(fù)彎曲和拉直，則最終會(huì)由于疲勞而失效。碳纖維對疲勞有些敏感，并且往往會(huì)災(zāi)難性地失效，而相比之下Kevlar?更耐疲勞。玻璃纖維則介于兩者之間。
Kevlar?具有很強(qiáng)的耐磨性，這使得它難以切割。Kevlar?的常見用途之一是用作防護(hù)手套，用于可能被玻璃割傷手或使用鋒利的刀片的區(qū)域。碳纖維和玻璃纖維的抵抗力較弱。
芳綸纖維對強(qiáng)酸、強(qiáng)堿和某些氧化劑（例如次氯酸鈉）敏感，這些會(huì)導(dǎo)致纖維降解。普通的氯漂白劑（例如Clorox?）和過氧化氫不能與Kevlar?一起使用，氧漂白劑（例如過硼酸鈉）可以使用而不會(huì)損壞芳綸纖維。
碳纖維非常穩(wěn)定，對化學(xué)降解不敏感。但是，環(huán)氧基體會(huì)降解。
為了使碳纖維、Kevlar?和玻璃發(fā)揮最佳性能，必須將它們在基體中（通常是環(huán)氧樹脂）保持在適當(dāng)?shù)奈恢谩Ｒ虼耍h(huán)氧樹脂和各種纖維粘結(jié)在一起的能力至關(guān)重要。
碳纖維和玻璃纖維都可以很容易地粘在環(huán)氧上，但是芳綸纖維-環(huán)氧鍵的強(qiáng)度不如所愿，這種降低的粘附力使水滲透發(fā)生。結(jié)果，芳綸纖維易于吸水，加上對環(huán)氧樹脂的不理想粘合力，這意味著如果kevlar?復(fù)合材料的表面被損壞并且水可能進(jìn)入，那么Kevlar?可能會(huì)沿著纖維吸收水分，并且削弱復(fù)合材料。
芳綸的自然狀態(tài)為淺金色，它可以是彩色的，并且現(xiàn)在有許多不錯(cuò)的色調(diào)。玻璃纖維也有彩色版本。碳纖維總是黑色的，可以將其與有色芳綸混紡，但其本身不能著色。
文章來源于碳纖維及其復(fù)合材料技術(shù)
本文出自深圳市石金科技股份有限公司，公司是集銷售、應(yīng)用開發(fā)，產(chǎn)品加工石墨制品廠家，石墨棒、石墨板、異形石墨件、VC石墨模具、碳碳復(fù)合材料零件、電子半導(dǎo)體及單晶爐熱場保溫氈太陽能光伏產(chǎn)業(yè)等提供石墨材料、石墨模具和相關(guān)的石墨制品加工，歡迎致電13662687390/13631692183
聯(lián)系部門
鐘先生：150-1381-7458
羅小姐：137-2866-5346
電子郵箱：project@goldstonelee.net
公司地址：深圳市寶安區(qū)西鄉(xiāng)街道龍騰社區(qū)匯智研發(fā)中心BC座C1801
石金石墨
掃描二維碼
